有 限 会 社 ホ ク ト







各  種  巻  線  機

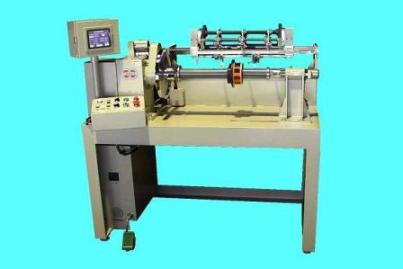

レヤー巻線機



      モデル TEH-500



      トラバース・ピッチ      ： 0.01〜8.0

       巻線速度                ： 最大1000 r.p.m.

       最大巻幅                ： 370mm

       最大コイル外径          ： 380mmΦ

       センター高さ            ： 250 mm

       最大トルク              ： 147N・m

       メイン・モーター        ： 3.5kW ブレーキ付マグネットモーター

       トラバースモーター      ： ACサーボモーター 200W

       設定                    ： タッチパネル方式

       メモリー容量            ： 1000アドレス

       電  源                  ： 200v 三相、50/60Hz







手送り型巻線機



      モデル 7038



       巻線速度                ：  低速モード時0〜90 r.p.m.

                               ：  高速モード時0〜180 r.p.m.

                                   (フットペダル角度で連続可変)

       最大コイル外径          ： 1000mmΦ

       センター高さ            ：  750 mm

       最大巻幅                ：  500 mmΦ

       センター間距離          ： 600mm

       カウンター              ：  4桁2段プリセット式

                                   (加算式、可逆型、メモリー機能付)

       最大トルク              ：  38kg-m(低速モード時)

       メイン・モーター        ：  3.5kW ブレーキ付マグネットモーター

       電  源                  ：  200v 三相、4.0kW、50/60Hz

       機械寸法                ：  1600mm(幅)×600mm(奥)×900mm(高)

       機械重量                ：  400kg









トロイダル巻線機



      Jovil社製 モデル SMC-2



       適応線径                  ： 0.05〜3.25mmΦ

       適応コイル外径            ： 5.08〜304.8mmΦ

       最小コイル内径            ： 1.22mmΦ

       最小コイル高さ            ： 88.9mm

       巻線速度                  ： Max 2,000 ターン/分まで可変

       トラバース・ピッチ        ： プログラムにて設定

       セグメント巻き            ： プログラムにて設定

       加速、減速                ： コントローラープログラムにて設定

       貯線リング駆動モーター    ： 3/4 馬力、1,725 r.p.m.

       コア回転駆動モーター      ： ハイブリッド・ステッピング・モーター

       電  源                    ： 120V 単相又は220V三相、50/60Hz

       機械寸法                  ： 950mm(幅)×950mm(奥)×1,100mm(高)

       機械重量                  ： 100kg



   上記以外にも大型、窓枠型コア等、各種ﾄﾛｲﾀﾞﾙ巻線機を取り扱っております。











卓上型巻線機



   モデルWH-761、WH-762



       主軸数                    ： 761; 1軸、762; 2軸

       適応線径                  ： 0.02〜0.8mmΦ

                                 (張力、ノズルの状態で変更の場合が有ります。)

       トラバース・ピッチ        ： 0〜9.999mm

       巻幅                      ： 100mm(最大)

       コイル外径                ： 150mm(最大)

       巻線速度                  ： 6,000 r.p.m. (最大)

       プログラム・メモリー      ： 999アドレス

       メイン・モーター          ： 1/2 馬力、DC

       トラバース用モーター      ： 4相ステッピング・モータ−1/2 馬力、DC

       電  源                    ： 110V 単相又は220V三相、50/60Hz

       機械寸法(WH-761)          ： 500mm(幅)×670mm(奥)×1,000mm(高)

       機械重量(WH-761)          ： 45kg



       上記以外にも各種卓上型巻線機を取り扱っております。









コアインサーター



       対象コア・サイズ            ：  EI-35〜EI-133

    対応コア厚さ                ：  0.35mm、0.5mm

    コア挿入速度                ：  300 枚(EI-35〜EI-78)

                                ：  200〜250 枚(EI-85.8〜EI-133)

    電  源                      ：  110V 単相又は220V三相、50/60Hz









乾 燥 炉



   モデルET 1515、2015、2020シリーズ



    強力熱風方式により短時間での温度上昇で大きい処理能力を誇ります。





ET-1515

ET-2015

ET-2020

内寸法(m)

1.5 W×1.5 D×2.0 H

2.0 W×1.5 D×2.0 H

2.0 W×2.0 D×2.0 H

内容積(立方m)

4.5

6.0

8.0

外寸法(m)

2.3 W×1.75 D×2.6 H

2.8 W×1.75 D×2.6 H

2.8 W×2.25 D×2.6 H

ファン

ステンレスシロッコファン

モーター

1.5kw×3基

1.5kw×3基

1.5kw×4基

ファン駆動

直結型/シャフト/モーター

ベンチレーション

135mmΦ×2基

135mmΦ×2基

135mmΦ×2基

電源

200V、3相、125A

200V、3相、150A

200V、3相、150A

ヒーター容量

27kw

33kw

36kw

重量

1,600kg

1,800kg

2,100kg















有限会社ホクト

〒 598-0013 大阪府泉佐野市中町 4-5-23

TEL : 072-458-6522  FAX : 072-458-6523

URL www.hocto-limited.com / e-mail: info@hocto-limited.com
