テンション装置、巻線機関連商品

　

　

　

　



アゾニックテンションヘッド  30シリーズ



  モデル 30-40G (旧3000-F)    適応線径: 0.036～0.078mmΦ(AWG #47～ #40)



  モデル 30-350G (旧3000)     適応線径: 0.055～0.22mmΦ(AWG #44～ #31)



  モデル 30-700G (旧3000-H)   適応線径: 0.080～0.32mmΦ(AWG #40～ #28)



                                 寸法(mm)：140高×242奥×42幅　

                                 重量: 330g



　

　



アゾニックテンションヘッド  4C-3000シリーズ



  張力目盛 ＃1   適応線径: 0.21～0.45mmΦ(AWG #32～ #25)



  張力目盛 ＃2   適応線径: 0.41～0.81mmΦ(AWG #26～ #20)



                寸法(mm)：250高×210奥×77幅　

                  重量: 1.1 kg



  太線用テンションヘッド　

                適応線径: 0.73～1.29mmΦ(AWG #21～ #16)

                  重量: 4.7 kg



　

　



アルティックテンションヘッド　



  モデル GR-64  適応線径 ： 0.1～0.9mmΦ



  モデル F-71   適応線径 ： 0.02～0.08mmΦ



  左の写真はモデルGR-64 です。







　

　



FS58-Ⅱテンションヘッド



  細線用    適応線径 ： 0.08～0.25mmΦ



  太線用    適応線径 ： 0.1～0.5mmΦ









　



ＴＡＢテンションヘッド



      適応線径 ： 0.5～1.0mmΦ



    ・ ゴムベルトの張力とスプリングによる摩擦抵抗を利用した

      テンションヘッドです。

    ・ ゴムベルトを外す事により、適応線径を2.0mmΦ迄拡張する事が

      可能です。





　

　



平角線用テンション装置



・ 太線(丸線)及び平角線用テンション装置

・ 電磁クラッチ式ブレーキ方式

・ 手元操作によるテンション調整及びテンションON/OFF













　

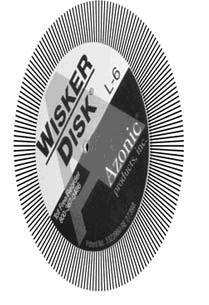

ウイスカーディスク



  ナイロン製のひげを植え付けた円盤を、床置きした銅線のワイヤドラム

  に固定し、引き出される銅線をさばく事により、絡み、流れ落ちに

  よるもつれ等を防ぎ、銅線の断線、ねじれを防止します。



    タイプ     　　適応線径

  L  タイプ     ： 0.142mmΦ以下

  H  タイプ     ： 0.142mm～0.45mmΦ

  XH タイプ     ： 0.45mmΦ以上



  適応ワイヤドラムフランジ径     ：63.5～304.8mmΦ



１２種のモデル (2.5 ～ 12) から銅線ドラムのフランジ径に合わせて

寸法を選択して下さい。詳細仕様はこちらからご確認下さい。









各種テンションメーター



  ・ 3つのプーリー間を通過させ、線材の張力を測定

  ・ 方式：ぜんまい式張力計

  ・ 本体材質：ABS樹脂



  モデル T-101-##-10

    ・ 外形寸法：約60mm(W)×152mm(H)×95mm(D)

    ・ 重　量：約0.35kg　

製品コード

測定範囲

最小目盛

T-101-02-10

0～20g

0.5g

T-101-05-10

0～50g

1.0g

T-101-10-10

0～100g

2.0g

T-101-20-10

0～200g

5.0g

T-101-30-10

0～300g

10.0g

T-101-50-10

0～500g

10.0g



  モデル T-102-0#-10

  製品コード

測定範囲(kg)

最小目盛(g)

外形寸法(mm)

重　量(kg)

T-102-01-10

0～1

20

約114 (W)×152 (H)×95 (D)

約0.41

T-102-02-10

0～2

50

約90 (W)×152 (H)×95 (D)

約0.4

　









　

その他取り扱い製品

各種テンションスタンド



各種テープカッター



各種カウンター



罫線機
